韦德亚洲

PCB核心业务

深圳线路板厂,PCB打样厂家哪家好?韦德亚洲电路(深圳)有限公司专注于高精密PCB线路板(柔性线路板,软硬结合板,高多层线路板,高频高速板,埋盲孔板,HDI板和阻抗控制板等)
印刷电路板(硬板,铝基板,高TG板,铜基板,无卤素线路板等)、PCB快板打样,PCB加工打样、PCBA贴片制造,是专业的PCB线路板快速打样,电路板批量制造,SMT贴片加工的生产厂家
公司拥有强大的工程团队和专业的电子元器件采购团队,产品及服务广泛运用于汽车电子、电力、通信、医疗电子、工业控制、计算机应用等领域。

线路板制造和服务中心

韦德亚洲是一家您值得信赖的PCB专业打样厂家PCB打样快板厂家。通过组建高度专业化的团队,利用自动化、信息化、数字化、智能化手段,聚集PCB产能,合拼生产,共享制造,
大幅度提升PCB快板打样PCB加工打样及批量生产效率,帮助用户降低PCB采购成本,提高产品质量,加快交付速度,获得市场竞争优势。

PCB线路板定制生产厂家

严选严控线路板板材,从源头保障线路板质量

高质量的产品必须需要高质量的原材料。韦德亚洲坚持采用高质量的FR4以及PTEE等,并致力于与原材料供应商建立长期的合作伙伴关系,以实现互惠互利,共同发展。

先进的自动化生产设备和检测设备

10年的PCB生产和SMT贴装经验,采用全自动PCB生产设备和生产线,大大提高了生产效率和产量,节省了客户宝贵的时间,有效降低了生产成本。这就是为什么韦德亚洲能够提供高质量和低成本的电路板的原因。

严把品质管控系统,有效保障线路板/PCBA性能

严格按照IPC标准管控,保证出货品质合格率100%;

执行品质PDCA循环流程,持续提升改进产品性能;

出厂线路板保证100%测试;

现金的检验设备保证线路板的高可靠性和稳定性。

领先的线路板制程能力

最大线路板层数32层,最大线路板板厚 8.0mm;

电路板最大厚径比 12:1,线路板最大铜厚 6OZ;

PCB板最大工作板尺寸 800x560mm,最薄的4层电路板 0.4mm;

线路板最小孔/焊盘0.20mm,钻孔精度 +/-0.05mm;

PTH孔径公差 +/-0.075mm,最小线宽/线距 0.075/0.075mm。

经验丰富的电路板技术骨干

10年专注PCB线路板生产制造,

为客户创新研发阶段提供全方位服务,

150名超过9年PCB从业经验的专业技术人才,

对各行业标准及工艺品质要求有丰富经验。

1小时响应,一对一专人服务

1小时快速响应客户需求,

在线客服全天24小时服务,

提供免费的DFM可制造性检查服务。

严谨规范的生产流程,确保PCB质量
全自动的生产设备+完善的检测设备+符合IPC质量体系标准

行业资质认证,选得放心

PCB快速下单步骤

立即在线下单

下单须知

  • PCB生产
  • 钢网制作
  • PCBA加工

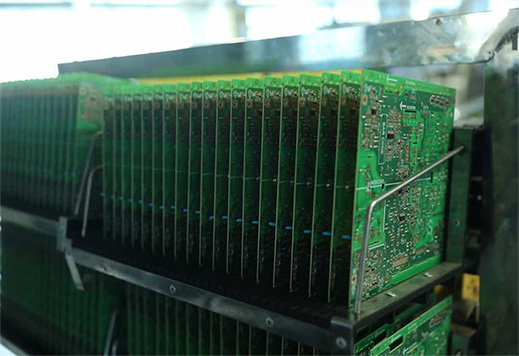

    PCB电路板加工

    PCB生产 PCB生产
    1、Gerber(可接受的PCB制造文件为:Gerber RX-274X,.brd,.pcb,.pcbdoc等);
    2、下单数量;
    3、制版说明(叠层,阻抗设计要求,板厚,铜厚,阻焊膜颜色(绿、黄、黑、蓝、红、白、紫、灰等),表面处理(有铅/无铅喷锡,沉金/银/锡,OSP等),字符颜色(白、黄、黑),执行标准,特殊工艺要求,拼板要求等);
    4、交期要求;’
    5、板材要求(如有特殊需求请说明)

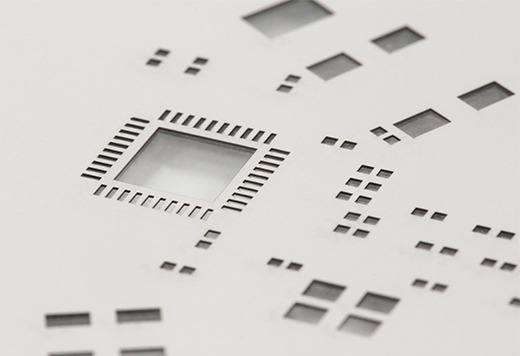

    PCB钢网制作

    钢网制作 钢网制作
    1、Gerber(可接受的PCB制造文件为:Gerber RX-274X,.brd,.pcb,.pcbdoc等)
    2、下单数量
    3.、需开拼版钢网,请提供拼版文件,费用根据不同的点数核定价格
    4.、交期要求

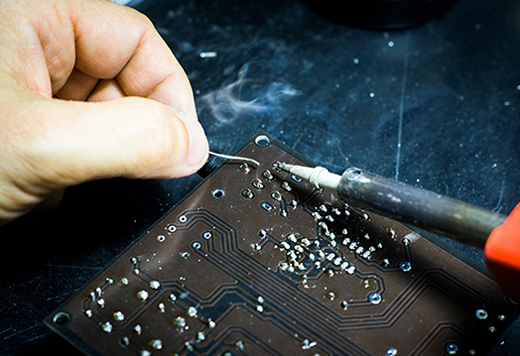

    SMT贴片加工

    PCBA加工 PCBA加工
    1、详细,准确的BOM清单(必须提供);
    2、Gerber文件(必须提供);
    3、元器件位号图、坐标文件;
    4、PCB文件:如果坐标文件、位号图、Gerber文件客户未能导出的,也可提供PCB文件;
    5、客户自备物料,对易损耗的物料(样品:阻容件多提供15个样品,批量需要提供1%的备品。)需提供少量备品;
    6、代采购阻容件,需提供完整型号(封装、精度、伏数等),所提供阻容件为“三星”品牌(客户如要指定品牌,须特别声明)
