PCBA贴片专家 |
高质量的产品 |
快速准时的交货 |
有竞争力的价格 |
全方位的服务体验 |
|
· 一站式PCB+PCBA · 完整的装配能力 · BGA、Micro-BGA 和无铅 · 元器件采购服务 |
· 顶级原材料 · 先进而自动化的设备 · 经验丰富的产线人员 · 检验检测与品质管控 |
· 24小时内快速报价 · 快速的PCBA打样 · 智能的生产调度 · 2-4天内加急交货 |
· 高度自动化 · 低成本 · 最大化减少损坏件 · 零利润元器件采购 |
· 7*24小时服务
· 专业技术支持 · 完善的供应链体系 · 从打样到中小批量服务 |
韦德亚洲的服务
|
您所需要的，韦德亚洲都有 · PCB打样、PCB制板、元器件采购、SMT贴片加工、DIP/后焊、钢网制作、可制造性检查
|
|||
|
|
|
|
|
|
PCB制板 |
PCBA代工代料 |
SMT贴装 |
DIP后焊 |
为什么选择韦德亚洲电路？
韦德亚洲电路致力于为中国乃至世界各地的客户提供优惠的价格、优质的PCB产品、快速的交货、专业的工程技术支持和舒心的售前售后服务。与韦德亚洲电路合作，您可以更加关注产品设计、研发和市场营销。韦德亚洲电路力争成为您竞争力的一部分。韦德亚洲电路提供完整的一条龙服务，包括从PCB打样，PCB批量制造，元器件采购，钢网制作，SMT贴片加工，功能测试等。
|

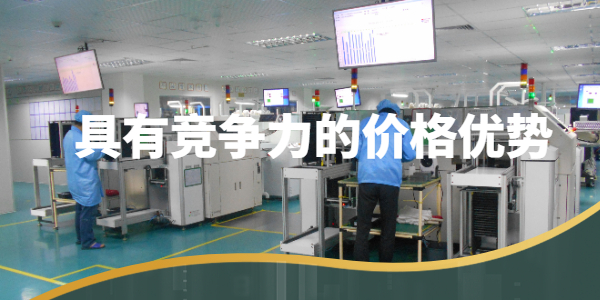

01、 具有竞争力的成本优势
韦德亚洲在成本控制上付出了大量的时间和努力，与此同时提高韦德亚洲的 PCB 制造和 PCB 组装的质量。不间断的对生产一线工作人员进行周期性培训，引进ERP和CRM系统，严格控制工作流程，供应链管理。韦德亚洲与PCB原材料供应商以及元器件供应商或者分销商已有十余年的合作基础，韦德亚洲可以从他们那里拿到最具竞争力的价格。 |
|
|
|
02、严格的品质管控
韦德亚洲电路是一家通过ISO认证的PCB生产和PCBA贴片加工工厂，韦德亚洲拥有经验丰富的产线人员和质量管理体系人员。韦德亚洲所有的PCB板在处理PCB组装之前都会进行电子测试或飞针测试，每块PCB组装板都将通过在线AOI机进行测试，如果需要，还会进行X射线测试。韦德亚洲工厂可以接受功能电路测试（FCT）和在线测试（ICT），韦德亚洲也可以提供FCT和ICT治具的设计、生产和程序调试服务。 |
|
03、快速交货
韦德亚洲电路拥有8条SMT组装线和3条通孔组装线，2条用于PCBA贴片打样制作的SMT组装线和6条用于批量生产的SMT组装线，韦德亚洲还可以提供24小时PCBA贴片加工加急服务（在PCB板和电子元器件均到位的情况下），以及灵活的生产计划，可用于批量生产。 |
|
|
|
04、工程服务
韦德亚洲电路不仅仅是一家PCB打样工厂、PCB SMT贴片加工厂，韦德亚洲还可以提供产品研发前期的技术支持和可制造性设计（DFM）检查服务，韦德亚洲将在开始生产前验证您的所有数据文件，包括Gerber文件和BOM。 |
|
05、售后服务
韦德亚洲追求的不仅仅是客户满意度，韦德亚洲要做的以及正在做的就是超越客户的期望，为客户提供最优质的PCB板和PCB组装服务。通常韦德亚洲会提供一年的质量保证，对于一些特殊的产品，韦德亚洲也可以与客户协商后提供更长时间的质量保证。 |
|
EMS电子制造服务
11年的PCB制造与贴片加工经验，公司实力雄厚，能够为您解决各种棘手的问题。
|
韦德亚洲电路为多层PCB印刷电路板、埋孔和盲孔PCB印刷电路板、阻抗控制板和高密度互连板（HDI PCB）提供高质量的PCB制造：
● 层数：1L~32L ● 最小孔径：0.003” ● 最小线宽线距：2mil ● 铜厚度：0.5 oz 至 6.0 oz ● 材料：FR4、Rogers、Teflon、陶瓷等 ● 软硬结合板 ● 盲埋孔 ● 受控阻抗容差 ± 3% ● 高密度互连（HDI 板）
|
韦德亚洲电路提供完整的一站式 PCB 组装服务，拥有 8 条 SMT 组装线和 3 条通孔组装线，可为客户提供从PCB组装打样到批量生产的支持。
● SMT 组装 ● 通孔组装 ● AOI自动光学检测 ● BGA 的 X 射线检测 ● 最小封装尺寸：01005 ● 每小时产量：440,000 cph ● 极限交付时间：24 小时 |
|
韦德亚洲电路与国内外元器件分销商和代理商建立了长期合作关系，他们可以获得高品质的元器件和最优惠的价格进行PCB组装服务。
● IC 全球采购 ● 来料检验 ● 库存管理 ● 24 小时内快速报价
|
韦德亚洲电路提供全面的电气测试服务
● 外观检查 ● AOI 检查 ● X-ray检查 ● ICT 测试 ● FCT 测试 |
PCB印制电路板制造
PCB组装服务
韦德亚洲电路提供如下几种方式的PCB组装服务：
1、全包服务：PCB板制作，元器件采购，贴片加工；
2、半包服务：客供PCB板或者元器件，我司完成贴片加工即可。
韦德亚洲的PCBA加工能力
韦德亚洲电路提供从PCBA打样到中小大批量贴片、通孔插件与焊接、加急SMT贴片、无铅PCBA组装、单面或双面贴装、多层PCB组装、柔性线路板组装、软硬结合板贴片组装、混合技术（SMT+通孔插件）PCB贴片加工、BGA封装等。
|
1、表面贴装技术（SMT贴片加工）服务； 2、除了SMT贴片加工外，韦德亚洲还提供插件组装服务； 3、韦德亚洲还可以提供手工焊接服务； 4、韦德亚洲拥有完整的功能测试能力，这有助于韦德亚洲坚持对质量的承诺； 5、在韦德亚洲工厂组装的印刷电路板是无铅的，并且符合 RoHS 标准。 |
|
|
全方位一站式服务——您只需要提供一份BOM清单，剩下的全交给韦德亚洲！ |
||
|
常规交期 |
PCBA焊接类型 |
日常产能 |
|
● 常规打样（50pcs内)：齐料3天（可做24小时加急） |
● 表面贴片（PCBA） |
● PCBA贴片400万点/日 |
|
● 小批量（50-500pcs)：3-5天 |
● 插件后焊（THT） |
● 插件后焊50万点/日 |
|
● 批量(≥500pcs)：5-7天 |
||
|
最大板厚 |
最小订单量 |
最大零件贴装精度（100FP） |
|
● 不大于3mm(样品无厚度限制) |
● 1套起贴 |
● 全程贴装精度0.0375mm |
|
最小球状零件(bga)间距 |
PCBA的电路板尺寸 |
元器件服务 |
|
● 不小于0.25mm |
● 最小板尺寸：45mm x 45mm（小于该尺寸需拼板） |
● 全套代料 |
|
● 三防漆喷涂 |
● 最大板尺寸：400mm x 1200mm |
● 部分代料 |
|
● 只代工 |
||
|
元件尺寸 |
可贴PCB板类型 |
|
|
● 被动元件：贴装英制01005 （0.4mm * 0.2mm），0201 |
● PCB硬板（FR-4，金属基板） |
|
|
● BGA等高精IC：支持用X-ray来检测Min 0.25mm间距的BGA元件 |
● PCB软板（FPC） |
|
|
● 软硬结合PCB |
||
|
● 铝基板 |
||
下单流程
|
|
|
|
|
|
| 报价与下单 |
付款 |
备齐物料 |
加工生产 |
检测出库 | 包装出货与售后 |
订购需知
|
您所需要提供的下单资料 |
代开钢网 |
注意事项 |
|
· BOM清单 （必须提供） 详细，准确的BOM清单，如有变更须在BOM上注明；
· Gerber文件（必须提供） 如需开拼版钢网，请提供拼版文件；
· 元器件位号图、坐标文件；
· PCB文件 如果坐标文件、位号图、Gerber文件客户未能导出的，也可提供PCB文件；
· 样品 生产参照用，有条件的可提供。 |
· 为保障客户产品品质，我司暂不接受外来钢网；
· 代开钢网的费用为100元起；需开拼版钢网，请提供拼版文件，费用根据不同的点数重新核定价格；
· 钢网默认尺寸为37CM*47CM，其他尺寸需另报价；
· 如要寄回钢网须在下单时确认，无特别申明视为不需退还钢网;
· 客户钢网只保留3个月，3个月后我司自行处理。 |
· 客户自备物料，对易损耗的物料（样品：阻容件多提供15个样品，批量需要提供1%的备品。）需提供少量备品；
· 如少量物料备不齐，暂无需焊接，请列出明细；
· 有特殊要求、注意事项，请提前说明；
· 暂不接受外来的钢网，寄元器件或样板不接受到付;
· 代采购阻容件，需提供完整型号（封装、精度、伏数等），所提供阻容件为“三星”品牌（客户如要指定品牌，须特别声明）。 |
